DAC/ΤΡΟΦΟΔΟΤΙΚΟ

M2Tech Young/PSUZ P150

Thumbnail_φωτο

Ο Young είναι μια μικρή σε μέγεθος συσκευή με ενδιαφέρουσα όσο και ιδιαίτερη αισθητική. Το σασί από προφίλ αλουμινίου μεγάλου πάχους είναι, θα έλεγε κανείς, αρκετά συνηθισμένο, αλλά η καμπυλωμένη κυψελοειδής πρόσοψη πίσω από την οποία βρίσκονται τρία μεγάλου μεγέθους αλφαριθμητικά LEDs αποτελεί σίγουρα μια επιλογή που τραβά αμέσως το μάτι. Ο χρήστης έχει πρόσβαση σε δύο απλούς πιεστικούς διακόπτες από τους οποίους ο ένας είναι το on-off και ο άλλος επιλέγει τις εισόδους.

Φωτογραφία

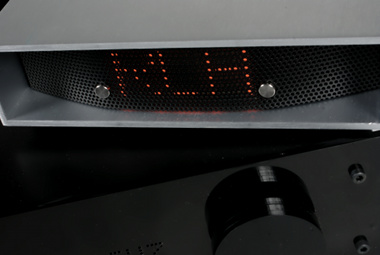

Η πρόσοψη του Young είναι αρκετά ενδιαφέρουσα και ταυτόχρονα απλή. Τρία μεγάλα LED ενημερώνουν τον χρήστη για την συχνότητα δειγματοληψίας και την είσοδο που έχει επιλεγεί. Ο έλεγχος της συσκευής γίνεται μέσω δύο διακοπτών.

Φωτογραφία

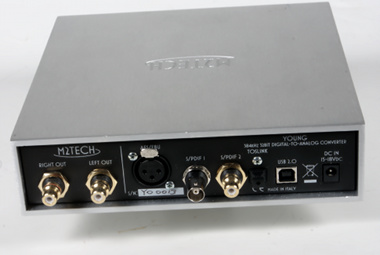

Στην πίσω πλευρά, ο χρήστης θα βρει όλες τις απαραίτητες εισόδους. Η ομοαξονική S/PDIF είναι διαθέσιμη και σε βύσμα BNC.

Ο μετατροπέας προσφέρει όλα τα απαραίτητα, δηλαδή ομοαξονική είσοδο S/PDIF σε δύο εκδόσεις με κλασικό βύσμα RCA και το στάνταρντ BNC, οπτική είσοδο Toslink, είσοδο AES/EBU και, φυσικά θύρα USB 2.0 για την σύνδεση με τον υπολογιστή. Η αναλογική έξοδος είναι single ended και υλοποιείται με καλής ποιότητας βύσματα. Το εσωτερικό του Young κρύβει μια καλή, προσεγμένη στα σημεία βιομηχανική κατασκευή με αρκετά υψηλή πυκνότητα υλικών. Ο μετατροπέας βασίζεται σε ένα ψηφιακό interface της Burr Brown (DIX4192) για την διαχείριση των κλασικών ψηφιακών εισόδων και σε έναν ειδικό ελεγκτή για θύρες USB της Cypress (CY7C68013) ο οποίος, εκτός των άλλων υποστηρίζει και ασύγχρονη επικοινωνία. Τόσο η είσοδος AES/EBU όσο και οι δύο εκδοχές της ομοαξονικής S/PDIF είναι γαλβανικά απομονωμένες μέσω αντίστοιχων μικρών μετασχηματιστών. Τα δεδομένα, στη συνέχεια, οδηγούνται στα custom ψηφιακά φίλτρα (η εταιρία δεν δίνει και πολλές λεπτομέρειες αρκούμενη να αναφέρει ότι είναι ελάχιστης φάσης) τα οποία φιλοξενούνται σε ένα FPGA της Xilinx και από εκεί σε ένα PCM1795 για την τελική μετατροπή του σήματος σε αναλογικό. Το στάδιο εξόδου της συσκευής υλοποιείται από έναν τελεστικό AD8674, το πιθανότερο σε ρόλο μετατροπέα ρεύματος σε τάση και έναν ΟPA2211 (για εφαρμογές χαμηλού θορύβου). Η τροφοδοσία γίνεται μέσω μετατροπέων dc-dc (TPS5420) οι οποίοι είναι τοποθετημένοι κοντά στα επιμέρους κυκλώματα (ψηφιακά και αναλογικά).

Φωτογραφία

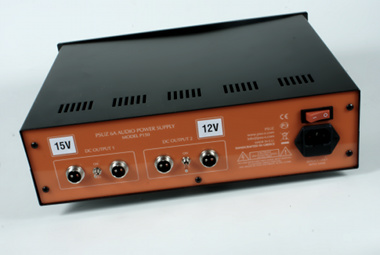

H πίσω πλευρά του PSUZ P150 προσφέρει δύο εξόδους για κάθε μια από τις δύο διαφορετικές τάσεις που παρέχει. Οι έξοδοι είναι ελεγχόμενες μέσω διακοπτών.

Φωτογραφία

Πυκνή, αλλά πειθαρχημένη και ποιοτική κατασκευή.

Το εξωτερικό τροφοδοτικό PSUZ P150 είναι αρκετά μεγάλο και προσφέρει δύο ανεξάρτητα τροφοδοτικά για τάσεις 15V και 12V, με δύο εξόδους ανά τάση και δυνατότητα ενεργοποίησης/απενεργοποίησης κάθε ζεύγους. Βασίζεται σε έναν μεγάλο custom δακτυλιοειδή μετασχηματιστή ο οποίος οδηγεί ξεχωριστές ανορθώσεις και πυκνωτικά φίλτρα (2x10.000μF ανά τροφοδοτικό). Η σταθεροποίηση των τάσεων γίνεται με ολοκληρωμένα LT1083 ενώ είναι δυνατή και η μικρομετρική ρύθμιση κάθε τάσης μέσω πολύστροφων τρίμερ. Οι τάσεις παρέχονται σε βύσματα με ακροδέκτες μεγάλης διατομής και περικόχλιο ασφαλείας και το P150 συνοδεύεται από καλώδια OFC 6N για να ελαχιστοποιηθούν οι απώλειες. Το τροφοδοτικό διαθέτει σύστημα soft start με ηλεκτρονόμο του οποίου οι επαφές είναι επίχρυσες.

Φωτογραφία

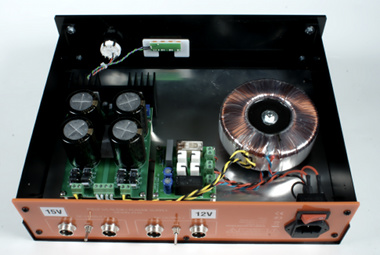

Στο εσωτερικό του PSUZ P150 δεσπόζει ο μεγάλος μετασχηματιστής, το σταθεροποιημένο τροφοδοτικό (αριστερά) και το κύκλωμα soft start (στο μέσον)

Φωτογραφία

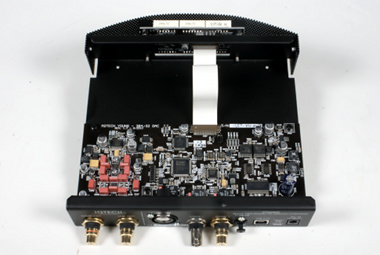

Το FPGA που φιλοξενεί τα ψηφιακά φίλτρα του Young (αριστερά) και το αναλογικό στάδιο μαζί με τον μετατροπέα d/a (δεξιά) Δίπλα στα βύσματα εισόδου (επάνω) φαίνονται οι μετασχηματιστές απομόνωσης.

Το μέγιστο ρεύμα που μπορεί να διαχειριστεί το P150 είναι 6.3A, υπέρ-αρκετό για κάθε μικρή συσκευή της οποίας το απλό εξωτερικό τροφοδοτικό θέλετε να... καταργήσετε και η αισθητική του είναι προσεγμένη: Το μαύρο γυαλιστερό φινίρισμα, ο φωτιζόμενος λογότυπος και ο μεγάλος περιστροφικός διακόπτης on/off με την πολύ θετική αίσθηση δίνουν την εντύπωση μιας ποιοτικής κατασκευής.

Φωτογραφία

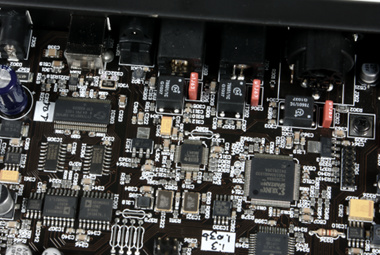

Τα δύο interfaces που συνδέουν τον μετατροπέα με τον έξω κόσμο. Το USB της Cypress (επάνω αριστερά) και το κλασικό της Burr Brown (στο μέσο της φωτογραφίας)

Φωτογραφία

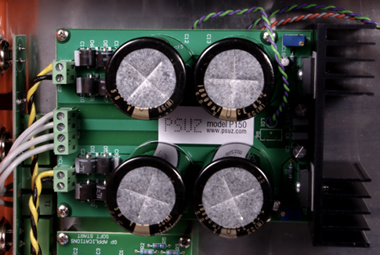

Το τροφοδοτικό διαθέτει ξεχωριστή ανόρθωση και φίλτρο τροφοδοσίας για κάθε τάση. Οι σταθεροποιητές φαίνονται δεξιά
