Teac Reference UD-H01

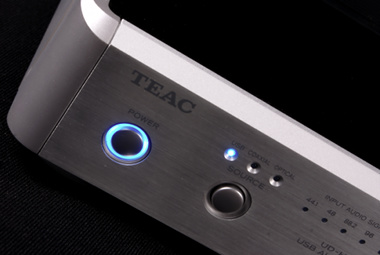

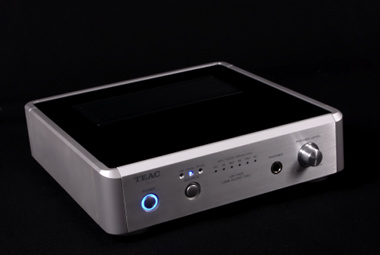

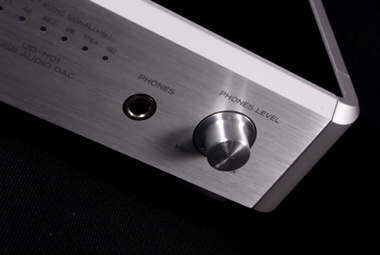

Το σασί του UD-H01 ακολουθεί τη γενική αισθητική της σειράς Reference με πλάτος λίγο μεγαλύτερο των 210 χιλιοστών και στρογγυλεμένες ακμές. Το ύψος της συσκευής είναι μικρό και η οριζόντια επιφάνεια είναι φινιρισμένη σε γυαλιστερό μαύρο χρώμα προσδίδοντας μια επιβλητική νότα στην όλη φυσική της παρουσία. O χρήστης έχει στη διάθεσή του έναν απλό διακόπτη για την επιλογή της εισόδου και ένα ρυθμιστικό στάθμης που ελέγχει μόνο την έξοδο ακουστικών (η οποία υλοποιείται με το κλασικό jack τετάρτου της ίντσας). Μια σειρά από led ενημερώνουν για την επιλογή των εισόδων και το κλείδωμα της συσκευής στο αντίστοιχο σήμα ενώ, μέσω μιας δεύτερης σειράς led, απεικονίζεται και το sample rate.

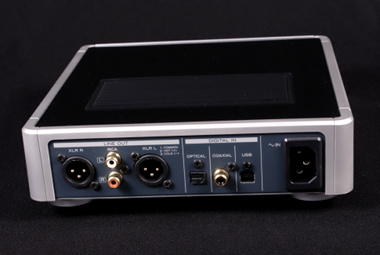

Ο μετατροπέας της Teac προσφέρει τα βασικά από πλευράς δυνατοτήτων σύνδεσης: Αυτό σημαίνει ότι υπάρχουν δύο συμβατικές ψηφιακές είσοδοι (ομοαξονική με βύσμα RCA και οπτική -Toslink) και μια θύρα USB. Ο UD-H01 μπορεί να διαχειριστεί σήματα μέχρι 24bit/192kHz με τη θύρα USB να λειτουργεί σε ασύγχρονο ρυθμό. Η σύνδεση με τον ενισχυτή γίνεται είτε μέσω single ended, είτε μέσω balanced εισόδων.

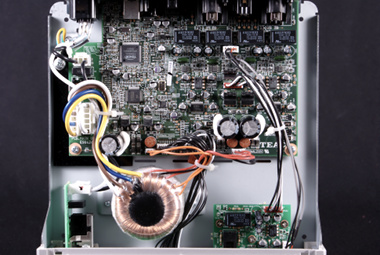

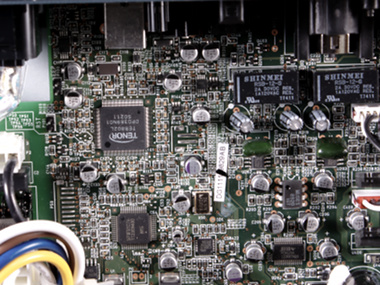

Το εσωτερικό του UD-H01 κρύβει μια τυπική, καλής ποιότητας βιομηχανική κατασκευή. Το ψηφιακή μέρος είναι σχεδιασμένο γύρω από το ολοκληρωμένο 8802 της Tenor το οποίο διαχειρίζεται το stream μέσω της θύρας USB (και προσφέρει τη δυνατότητα της ασύγχρονης λειτουργίας) και από το CS8422 της Cyrrus το οποίο εκτελεί χρέη interface για τις συμβατικές ψηφιακές εισόδους καθώς επίσης και ασύγχρονου rate converter. Σύμφωνα με τα στοιχεία που δίνει η ίδια η εταιρία, ο μετατροπέας πραγματοποιεί upsampling στα 32bit/192kHz.

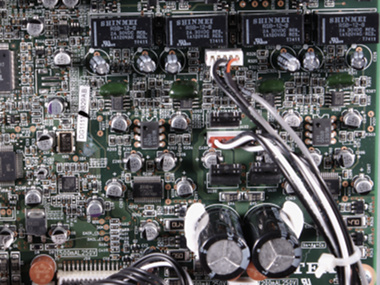

Η μετατροπή του σήματος σε αναλογικό γίνεται από ένα τσιπ PCM1795 της Texas (Burr Brown) ανά κανάλι το οποίο οδηγεί τρεις διπλούς τελεστικούς ενισχυτές, έναν της σειρά Muses της JRC (8920) και δύο κλασικούς Ν5532. Η τροφοδοσία, η οποία βασίζεται σε έναν μικρό toroidal φαίνεται τυπικά προσεγμένη με τις απαραίτητες τοπικές σταθεροποιήσεις και η μεταφορά σήματος με καλώδια είναι περιορισμένη.
