Ενας ενισχυτής σε τάξη "D" είναι στην πράξη ένας ενισχυτής ψηφιακών σημάτων, δηλαδή σημάτων που μπορούν να πάρουν μόνο δύο τιμές τάσης που αντιστοιχούν στα δύο ψηφία του δυαδικού συστήματος.  Σε έναν τέτοιο ενισχυτή οι ημιαγωγοί ισχύος λειτουργούν ως διακόπτες.  Η τάση εξόδου του μπορεί επίσης να πάρει μόνο δύο τιμές, άρα η ουσιαστική συμμετοχή του ημιαγωγού περιορίζεται στο να συνδέσει την αντίστοιχη τάση τροφοδοσίας στην έξοδο.

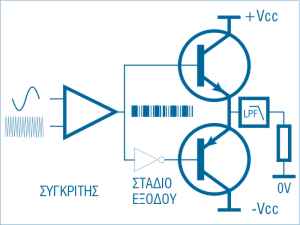

Το σχήμα περιγράφει έναν στοιχειώδη ενισχυτή push-pull σε τάξη "D".  Aπό αριστερά προς τα δεξιά, διακρίνεται ο συγκριτής με τις δύο εισόδους στις οποίες εφαρμόζεται η τριγωνική κυματομορφή και το αναλογικό σήμα αντιστοίχως, η είσοδος του σταδίου ισχύος, το βαθυπερατό φίλτρο και το φορτίο.  Αξίζει να σημειωθεί ότι στην πράξη οι ημιαγωγοί δεν είναι διπολικοί όπως στο σχήμα αλλά MOSFETs που είναι πολύ πιο κατάλληλα σε εφαρμογές διακοπτών.

ΚΟΡΥΦΗ...

...ΠΡΟΗΓΟΥΜΕΝΗ

ΕΠΟΜΕΝΗ...

ΕΠΙΣΤΡΟΦΗ...►

Eνας στοιχειώδης ενισχυτής τάξης "D" με ημιαγωγούς σε τοπολογία push-pull όπως αυτός του σήματος δέχεται στην είσοδό του μία παλμοσειρά της οποίας οι παλμοί είναι διαμορφωμένοι κατά το εύρος, με άλλα λόγια η πληροφορία που υπάρχει στο αναλογικό σήμα έχει διαμορφωθεί στην διαφοροποίηση του πλάτους κάθε παλμού.  Σε γενικές γραμμές, η διαμόρφωση αυτή δεν είναι δύσκολη και μπορεί να γίνει με την χρήση ενός συγκριτή ο οποιος στην μία είσοδο δέχεται το αναλογικό σήμα και στην άλλη μία τριγωνική κυματομορφή.  Η τριγωνική αυτή κυματομορφή είναι πολύ μεγάλης συχνότητας σε σχέση με τα ακουστικά σήματα (μία τυπική τιμή είναι τα 350kHz) και μπορεί να παραχθεί με την ολοκλήρωση ενός τετραγωνικού σήματος που είναι εύκολο να δημιουργηθεί από μία τοπική γεννήτρια.  Η έξοδος του ενισχυτή δεν είναι, βεβαίως, αναλογικό σήμα αλλά μία κυματομορφή όμοια με αυτήν της εξόδου του διαμορφωτή.  Ωστόσο, χρησιμοποιώντας ένα βαθυπερατό φίλτρο στην έξοδο μπορούμε να αποκόψουμε τις υψηλές συχνότητες που οφείλονται στην διαδικασία της διαμόρφωση PW και να πάρουμε το αναλογικό σήμα της εισόδου αναλλοίωτο αλλά ενισχυμένο.  Ο αναστροφέας στον χαμηλότερο κλάδο εισόδου του push-pull χρησιμοποιήται για να τροφοδοτήσει τον αντίστοιοχο ημιαγωγό με το αντεστραμμένο σήμα.  Ο συντελεστής ενίσχυσης ενός τέτοιου κυκλώματος δεν εξαρτάται από την πόλωση ή το κέρδος των ημιαγωγών (οι οποίοι είναι σημαντικό να θυμάται κανείς δεν λειτουργούν στην γραμμική τους περιοχή) αλλά από την τάση με την οποία τροφοδοτούνται οι ημιαγωγοί εξόδων δηλαδή από την έξοδο του τροφοδοτικού.
